受託生産

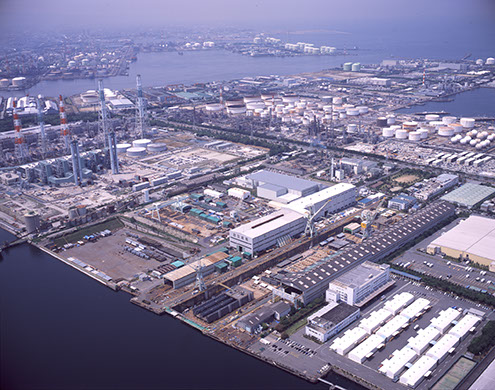

堺工場の受託生産サービス
お客様のご要望に柔軟に対応できる生産体制で、堺工場にしかできない確かな価値をお届けします。
- 工場受注業務内容
-
- 大型鋼構造物の製作
- 各種産業機械の製作
- 各種賃加工(製缶・ショットブラスト塗装・機械加工・組立等)

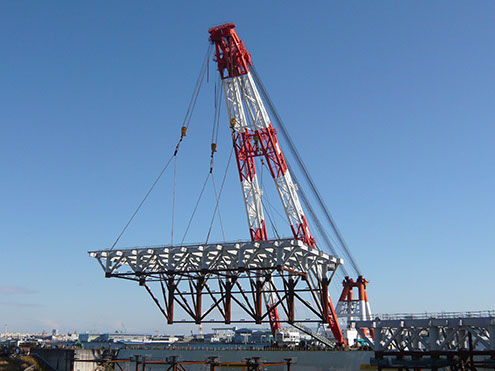

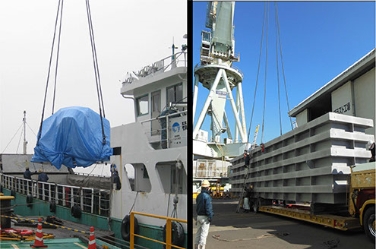

- 専用岸壁を利用した船積み・陸揚げ
主な受注生産の流れ
1
お引き合い
委託内容をご連絡ください。
受託可否を検討します。
2
お見積り・ご契約
仕様書や図面等の見積資料及びお打合せ内容からお見積りします。双方合意できましたら契約となります。
3
生産
契約内容に基づき生産いたします。
4
検査・お引渡し
必要に応じて立会検査を行い、お引渡しとなります。
堺工場での受託生産のPoint
- 1ご要望に応じた幅広いニーズに対応(材料手配、切断加工、曲げ加工、溶接、ショットブラスト塗装、機械加工、組立、試運転、積込)
- 2関西有数の海洋ドックを利用した大型鋼構造物の製作
- 31965年の工場操業開始から培ってきた確かな技術と品質
- 4ご支給いただいた仕様書・設計図面を基に計画・管理を行い、納期厳守で対応します。
受託生産に関する
各種お問い合わせはこちら
カナデビアが選ばれる理由
生産設備
主にシールド掘進機、水門、大型鋼構造物(沈埋函、ケーソン)各産業機械などを製造しています。多数のNC機械、溶接ロボット、工作機械設備などを導入し、自動化・機械化を図っています。また、更なるお客様の満足度向上を目指し品質向上に努めています。

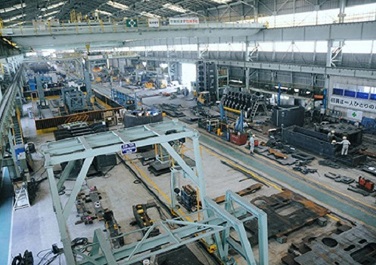

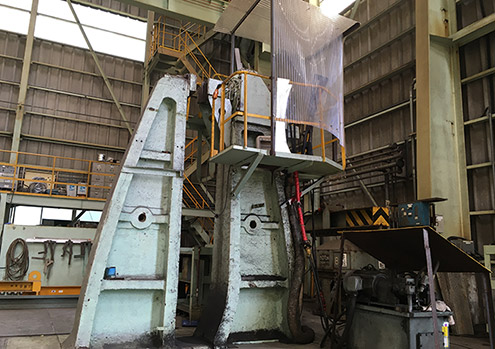

製缶工場
部材切断から組立溶接まで行います。屋内で組立できない大型製品は分割ブロックまで製作し、屋外作業場で大組立を行います。
設備名称 | 有効寸法 |
---|---|

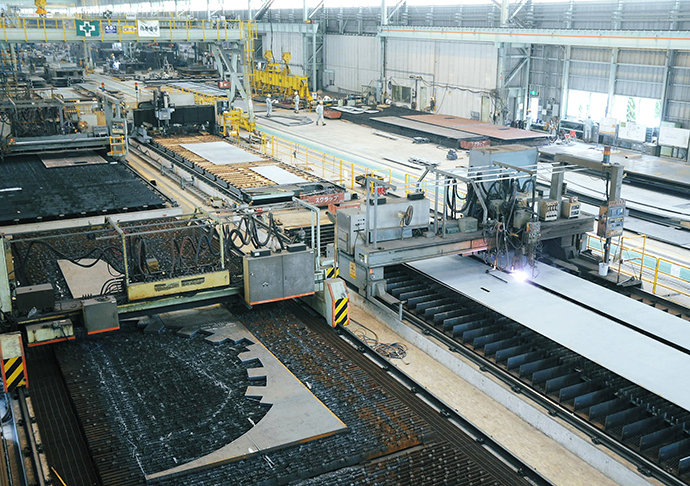

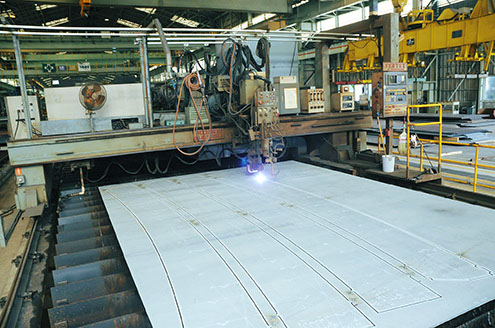

①NCマーキン・ガス切断機 | 幅5000㎜ 長さ16000㎜ 板厚6~105㎜ |
②NCマーキン・ガス切断機 | 幅5100㎜ 長さ18500㎜ 板厚6~105㎜ |
③NCマーキン・プラズマ切断機 | 幅4500㎜ 長さ18500㎜ 板厚6~36㎜ |
④プレーナー切断機 | 幅5000㎜ 長さ16000㎜ 板厚6~105㎜ |

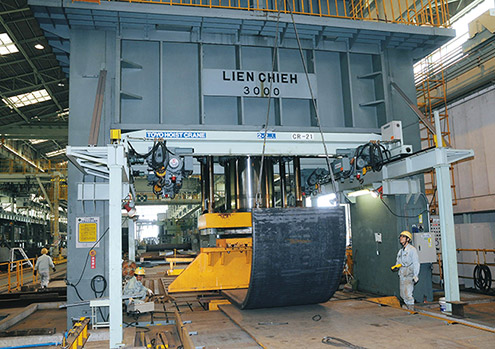

⑤3000tonプレス | 板幅5000㎜まで |

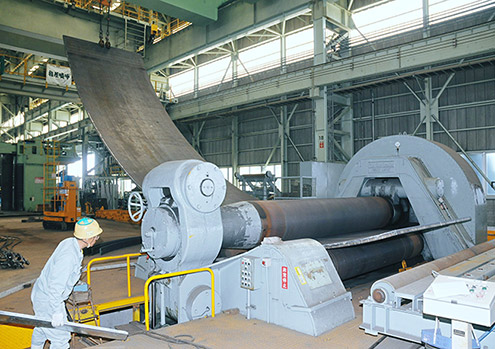

⑥4本ベンディングローラー | 板幅4060㎜まで |

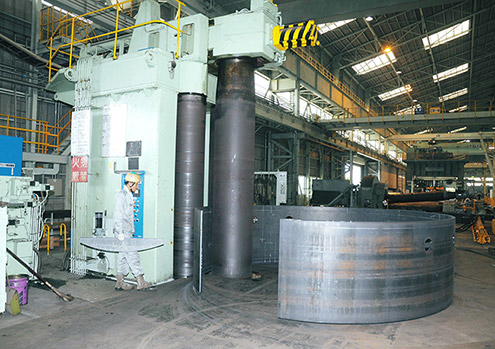

⑦縦型3本ベンディングローラー | 板幅3000㎜まで |
⑧縦型矯正機 | - |

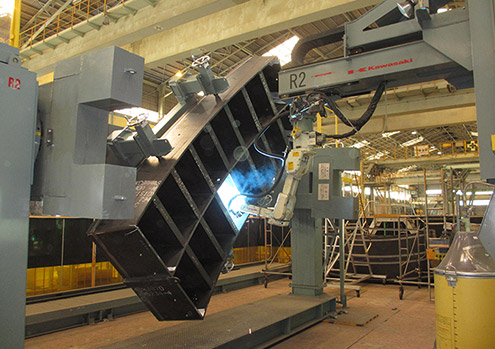

⑨多関節型溶接装置 | ストローク:長さ24000㎜ 幅2500㎜ 高さ2000㎜ |
⑩主要クレーン | 天井クレーン:定格荷重13.5~50ton(8基) |
屋外作業場

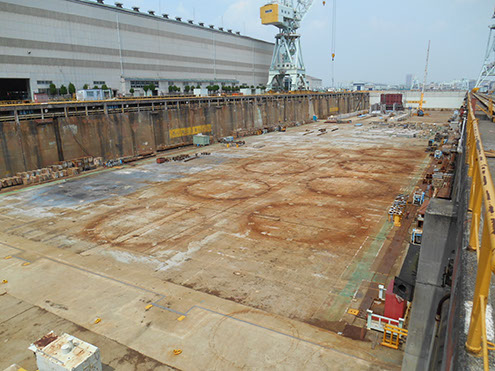

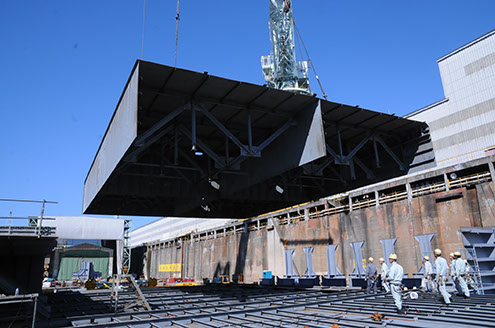

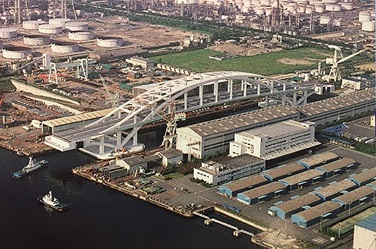

主に大型製品の大組立を行います。海洋ドックはドック内に水を入れてゲートを外すと、製品を浮かせて引き出すことができます。専用岸壁では、ジブクレーンで船積み・陸揚げができます。

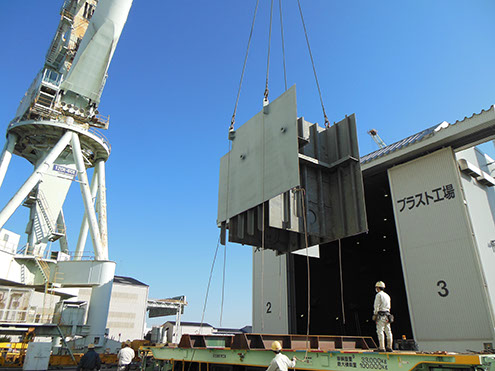

ドックの隣には塗装ブラスト工場があり、大型製品のブラスト塗装ができます。
設備名称 | 有効寸法 |
---|---|
①2号ドック | 長さ408m 幅62m 深さ12.5m |
②3号ドック | 長さ180m 幅135m 深さ12.5m |
③100tonクレーン作業場 | 幅50m 奥行き135m |

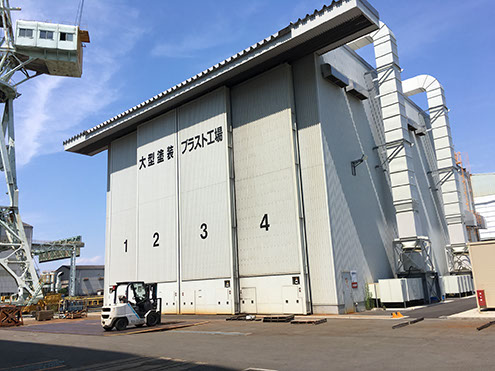

④大型塗装ブラスト工場 | 間口18m 高さ14m 奥行き22m |

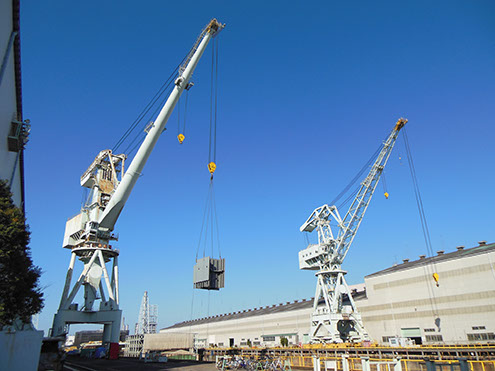

⑤塔型ジブクレーン(2号ドック) | 定格荷重:120ton(2基) ※1基は岸壁接続 |
⑥塔型ジブクレーン(2号ドック) | 定格荷重:15ton |

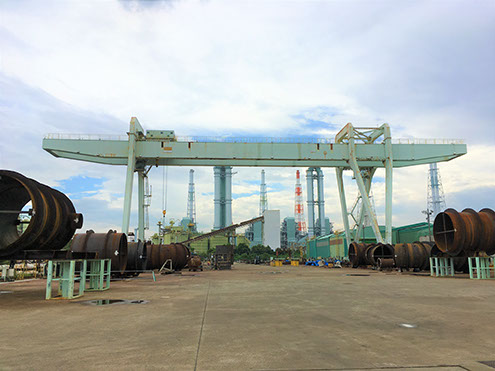

⑦橋形クレーン(100tonクレーン作業場) | 定格荷重:100ton |
⑧門型ジブクレーン(100tonクレーン作業場) | 定格荷重:70ton |

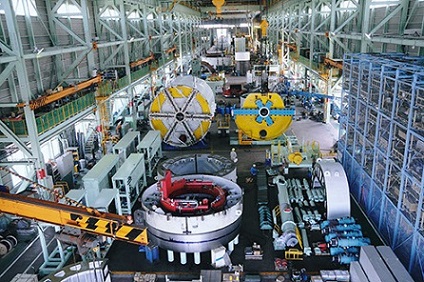

機械組立工場

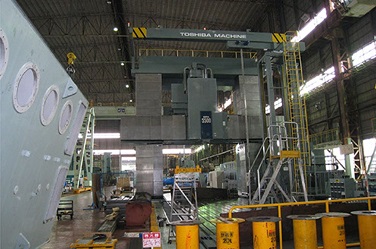

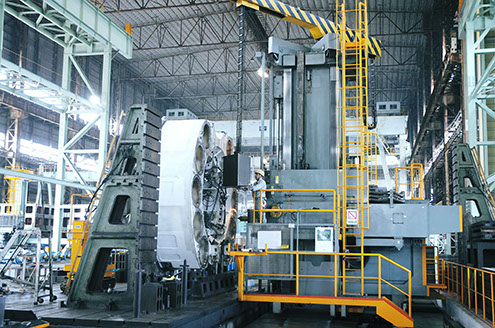

機械工場では、各種大型NC工作機械で様々な加工ができます。

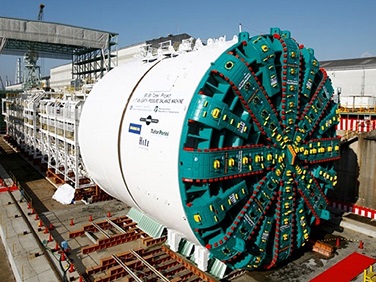

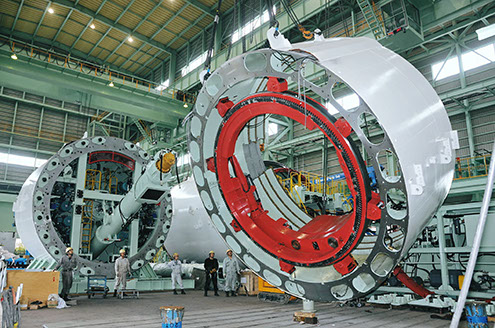

組立工場では、直径10mを超える大型シールドマシンなどの組立試運転ができます。
設備名称 | 有効寸法(最大加工寸法) |
---|---|

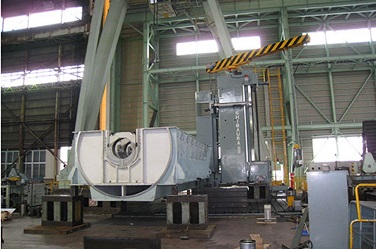

①床上形横中ぐり盤(BF56) | 長さ9000mm 高さ4500㎜ 最大積載量150ton |
②床上形横中ぐり盤(BSF180) | 長さ13500mm 高さ4500㎜ 最大積載量150ton |

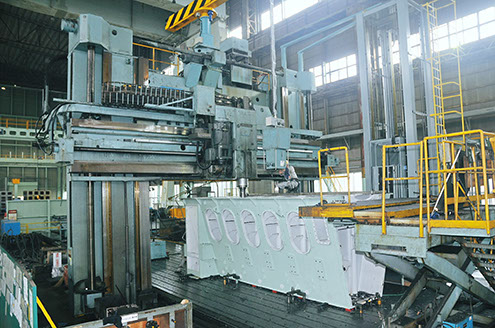

③大型プラノミラー(MP41) | 幅5486mm 長さ22800㎜ 高さ5029㎜ 最大積載量150ton |
④プラノミラー(MP47) | 幅5500mm 長さ13000㎜ 高さ6130㎜ 最大積載量200ton |

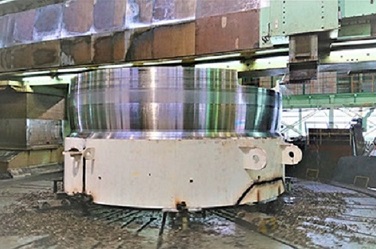

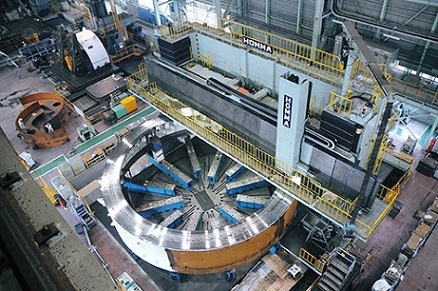

⑤大型ターンミラー(TM14) | φ16000㎜ 高さ5000㎜ 最大積載量400ton |

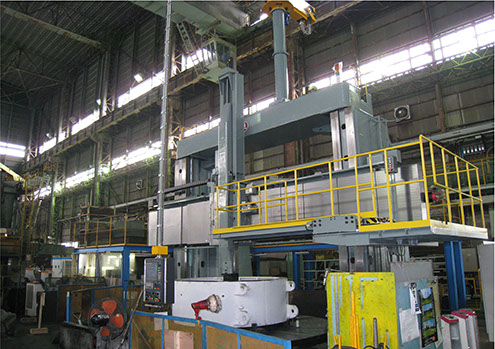

⑥大型立て旋盤(TM268) | φ5200㎜ 高さ3000㎜ 最大積載量25ton |
⑦主要クレーン | 橋形クレーン:定格荷重120ton |
天井クレーン:定格荷重20ton~150ton(6基) |
実績

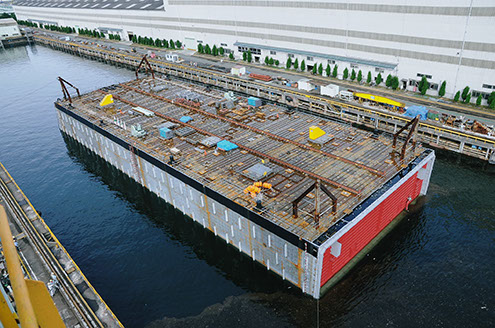

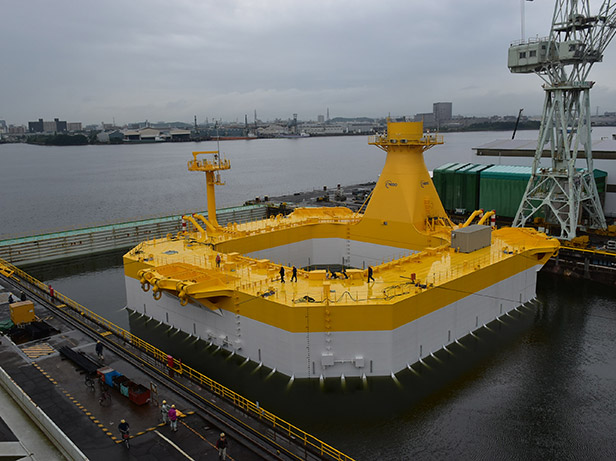

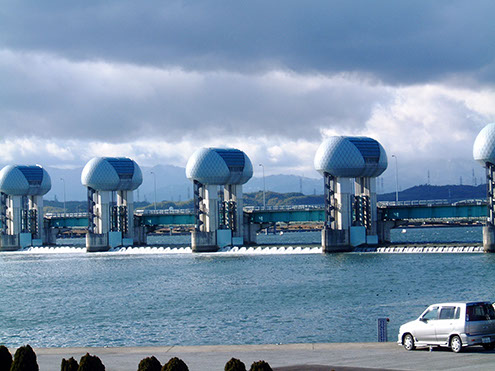

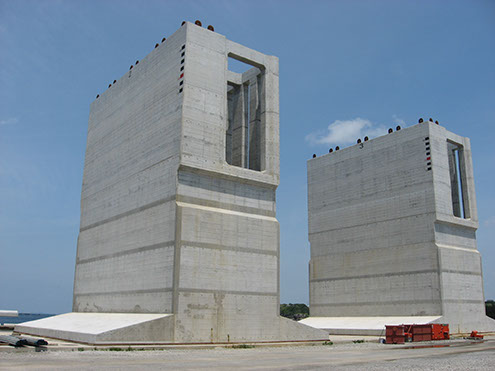

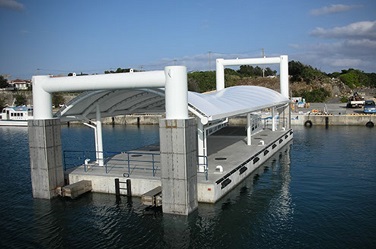

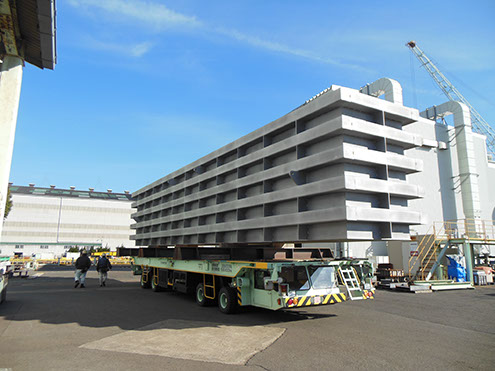

産業機械(舶用ディーゼルエンジン、シールド掘進機、プレス機械など)、大型構造物(橋梁、ケーソン、沈埋函、水門、風力発電設備など)の自社製品をはじめ多種多様な製品を生産してきました。各種賃加工等ご要望に応じ幅広いニーズに対応します。豊富な経験と蓄積された技術でお客様の満足にお応えします。

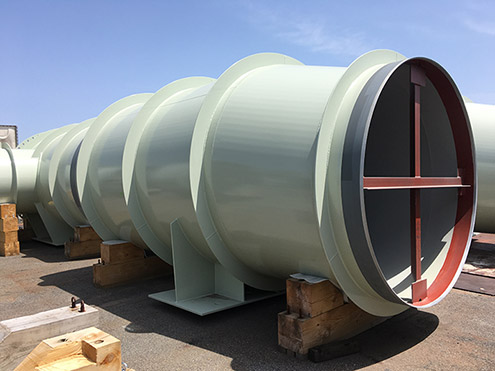

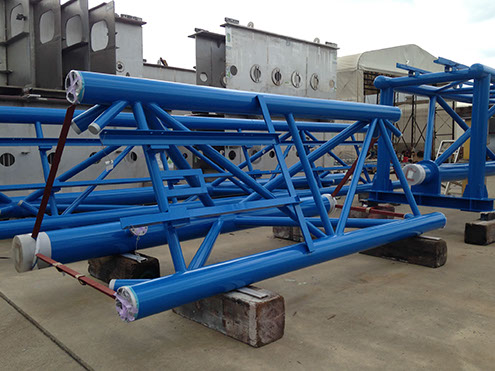

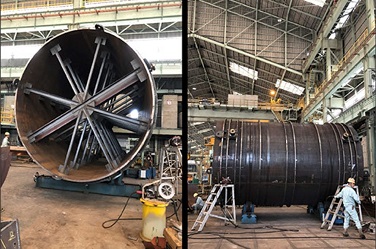

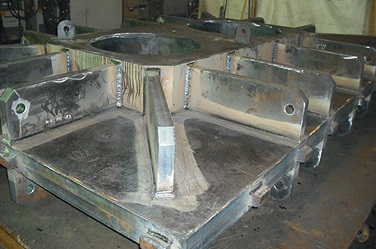

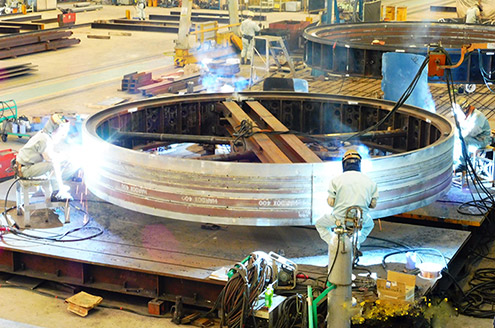

製缶加工

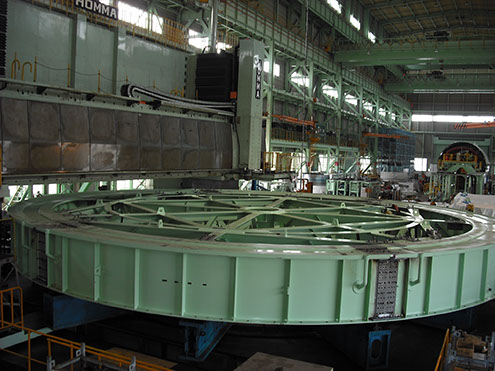

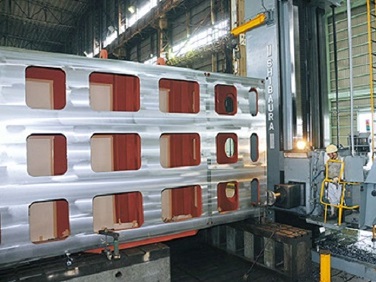

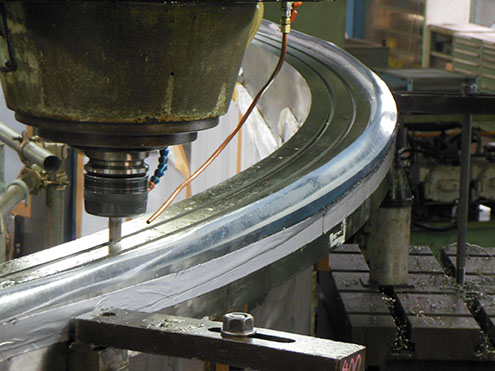

機械加工

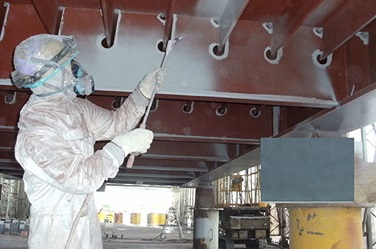

ショットブラスト・塗装

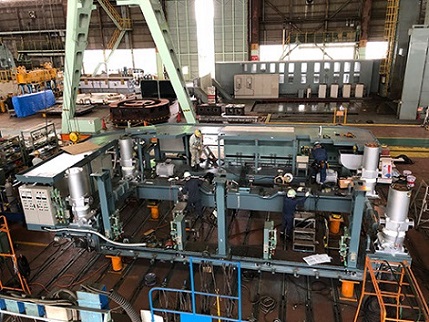

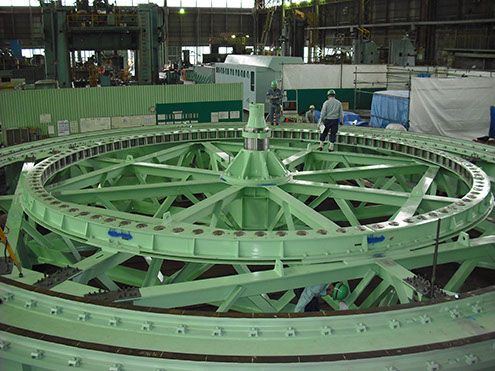

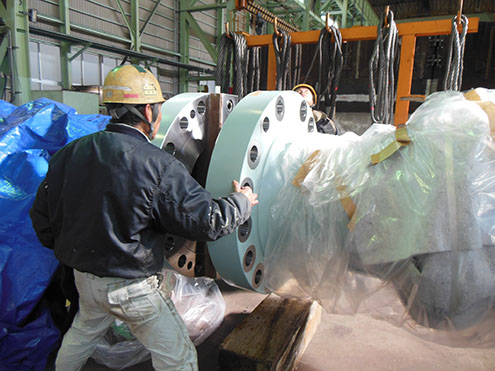

組立・オーバーホール・補修
自社製品
